Los condensadores electrolíticos de aluminio y los condensadores de película se utilizan en circuitos de enlace DC, pero funcionan de manera diferente en lo necesario. Su estructura, comportamiento eléctrico, rango de voltaje, vida útil, tamaño y coste pueden afectar al rendimiento del circuito. La elección entre ellos depende de las necesidades del circuito. Este artículo ofrece información sobre sus diferencias y compensaciones.
Resumen de condensadores electrolíticos y de película de aluminio

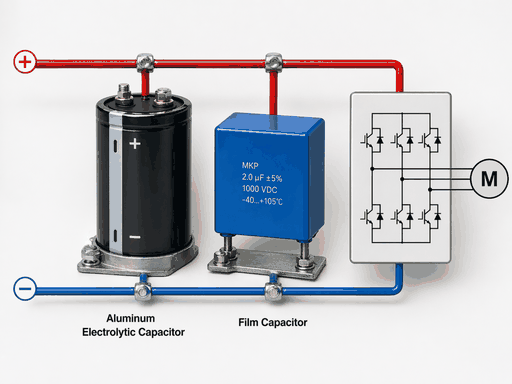

Los condensadores electrolíticos de aluminio y los condensadores de película se utilizan en aplicaciones de enlace DC, donde los condensadores ayudan a suavizar la tensión en el bus de CC y almacenan energía eléctrica para el circuito. Estas necesidades se reflejan en equipos como aerogeneradores, sistemas fotovoltaicos, unidades de SAI, motores eléctricos, vehículos eléctricos, equipos de iluminación y equipos de soldadura.
Los condensadores electrolíticos de aluminio suelen seleccionarse cuando la alta capacitancia, un fuerte almacenamiento de energía y un menor coste por energía almacenada son las principales prioridades. Los condensadores de película suelen elegirse cuando un rendimiento más estable, una mayor capacidad de manejo de corriente de onda y una mayor capacidad de voltaje son más importantes.

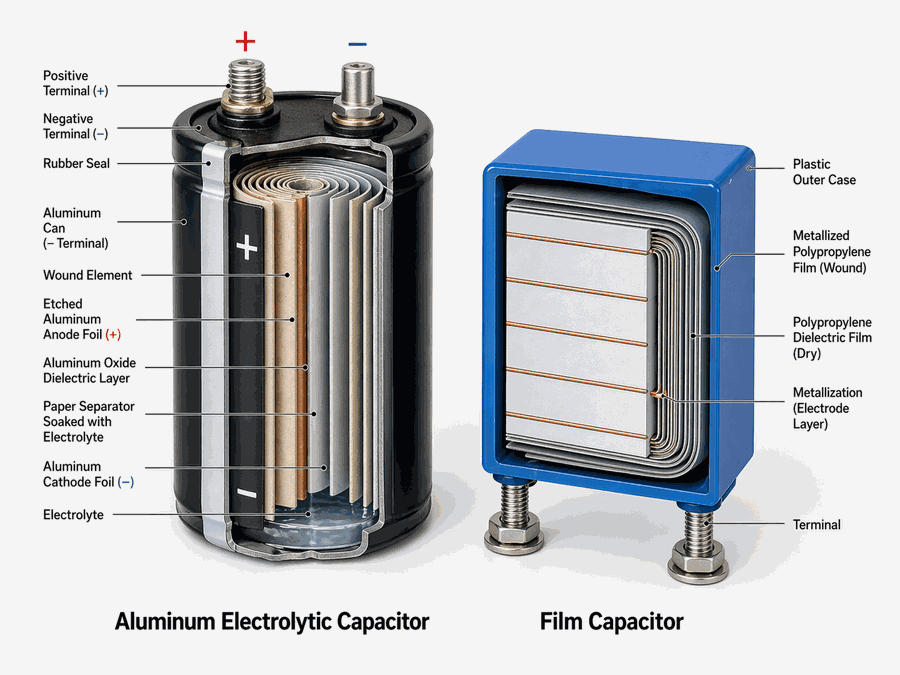

Estructura interna y diferencias materiales
Los condensadores electrolíticos de aluminio se fabrican con láminas de aluminio, papel y electrolito. Su dieléctrico es una fina capa de óxido de aluminio formada sobre papel de aluminio rugoso. El electrolito ayuda a soportar una alta capacitancia en un tamaño relativamente pequeño.
Los condensadores de película están fabricados con película plástica recubierta de metal, a menudo polipropileno, que actúa como dieléctrico y parte de la estructura del electrodo. A diferencia de los condensadores electrolíticos de aluminio, utilizan materiales internos secos. Debido a que ambos tipos utilizan materiales y métodos de construcción diferentes, también se comportan de forma distinta durante el funcionamiento del circuito.
Diferencias en rendimiento, voltaje y vida útil
Rendimiento y comportamiento operativo
Una de las principales fortalezas de los condensadores electrolíticos de aluminio es la densidad energética. Pueden proporcionar mayor capacitancia y energía almacenada en un espacio más pequeño. Esto las hace adecuadas cuando el almacenamiento de energía masivo es una parte importante del circuito.
Los condensadores de película son más potentes en la estabilidad ESR y en el manejo de corrientes de onda. Su ESR más baja y estable ayuda a reducir el autocalentamiento y favorece un rendimiento de corriente más constante durante el funcionamiento.
Las principales diferencias de rendimiento incluyen:
• Mayor densidad energética en condensadores electrolíticos de aluminio
• ESR más baja y estable en condensadores de película
• Mejor manejo de corriente de ondulación en condensadores de película
• Mayor estabilidad térmica en los condensadores de película
• Comportamiento en frecuencia más estable en condensadores de película
Tensión nominal y vida útil
Los condensadores de película suelen proporcionar un voltaje nominal más alto en un solo elemento. Los condensadores electrolíticos de aluminio suelen necesitar múltiples unidades conectadas en serie o en paralelo cuando se requiere un voltaje más alto. En esos montajes, el equilibrio de voltaje se vuelve importante.

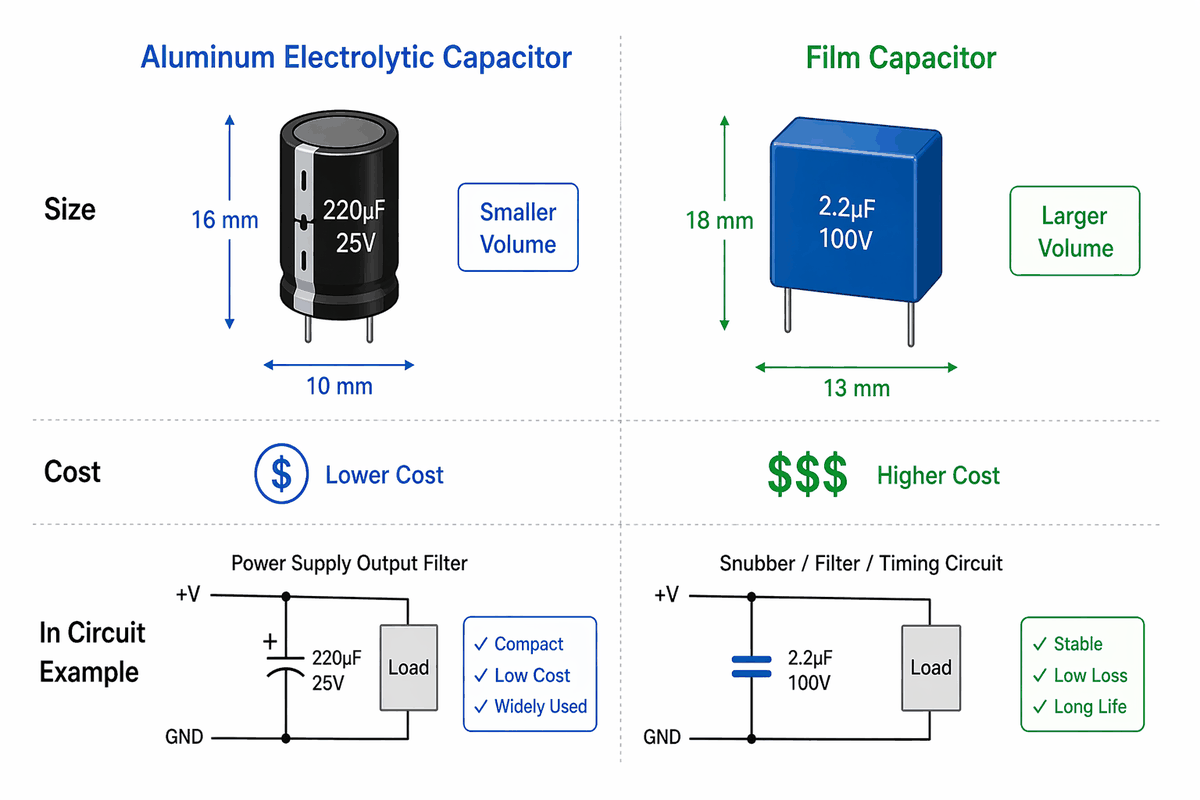

Compensaciones de coste, tamaño y valor
Se utilizan condensadores electrolíticos de aluminio porque ofrecen un coste menor para una cantidad determinada de energía almacenada. A menudo son una elección cuando se debe lograr alta capacitancia y soporte de bus DC a menor coste.
Los condensadores de película pueden volverse más rentables cuando la corriente de onda importa más que la energía almacenada. Pueden costar más al mismo nivel de capacitancia, pero su rendimiento puede hacer que encajan mejor en circuitos con mayores demandas de corriente.
Conclusión
Los condensadores electrolíticos de aluminio y los condensadores de película soportan circuitos de enlace DC de diferentes maneras. Los condensadores electrolíticos de aluminio suelen ser mejores para su alta capacitancia, almacenamiento de energía y menor coste. Los condensadores de película suelen ser mejores para la corriente de arrastre, la estabilidad de la ESR, la capacidad de tensión y el funcionamiento estable. La elección correcta depende del estrés operativo, el espacio, el objetivo de por vida y el coste. Una comparación cuidadosa ayuda a ajustar el tipo de condensador con las demandas reales del circuito y el rendimiento a largo plazo.
Preguntas frecuentes [FAQ]
¿Se pueden usar ambos tipos juntos?
Sí. Los condensadores electrolíticos de aluminio pueden proporcionar almacenamiento de energía a granel, mientras que los condensadores de película pueden manejar corriente ondulada y tensiones de alta frecuencia.
¿Por qué los condensadores electrolíticos de aluminio envejecen más rápido?
Contienen electrolitos que pueden secarse con el tiempo. El calor y la corriente de onda pueden acelerar este proceso.
¿Ambos tipos de condensadores están polarizados?
No. Los condensadores electrolíticos de aluminio están polarizados, mientras que los de película suelen estar no polarizados.
¿Cómo fallan estos condensadores?
Los condensadores electrolíticos de aluminio a menudo fallan por pérdida de capacitancia, mayor ESR o fugas. Los condensadores de película a menudo fallan por rotura dieléctrica o caída de capacitancia.
¿Por qué es necesario el balanceo de voltaje en una conexión en serie?
Porque el voltaje puede no dividirse de forma uniforme entre condensadores electrolíticos de aluminio en serie. Esto puede sobrecargar una unidad en la que se sobrecarga.
¿Son mejores los condensadores de película a alta frecuencia?
Sí, en muchos casos. Normalmente tienen una ESR más baja y un comportamiento en frecuencias más estable.
