Los fusibles tradicionales y los fusibles reseteables PPTC protegen ambos los circuitos de la sobrecorriente, pero lo hacen de formas diferentes y se adaptan a distintas aplicaciones. Uno desconecta permanentemente el circuito durante un fallo, mientras que el otro limita la corriente y luego se recupera tras eliminar el fallo. Este artículo explica cómo funcionan, en qué se diferencian, cómo elegir entre ellos y dónde se usan comúnmente.
Visión general del fusible tradicional

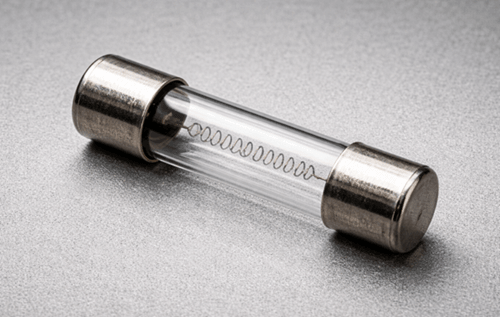

Un fusible tradicional es un dispositivo de protección de circuitos que detiene el flujo de corriente cuando supera un nivel seguro. Contiene un elemento metálico que se calienta con una corriente excesiva y se funde a una temperatura específica, abriendo el circuito y protegiendo otros componentes.
¿Qué es un fusible reiniciable PPTC?

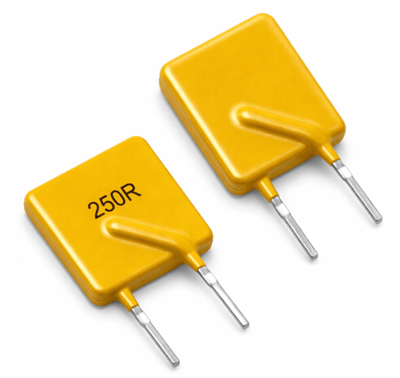

Un fusible reiniciable PPTC es un dispositivo de protección de circuito que limita la corriente excesiva y luego vuelve a su funcionamiento normal una vez eliminada la avería. Utiliza un material polimérico con partículas conductoras que aumentan la resistencia al calentarse, reduciendo la corriente sin romper permanentemente el circuito.
Cómo funcionan los fusibles tradicionales y reajustables con PPTC
Fusibles tradicionales

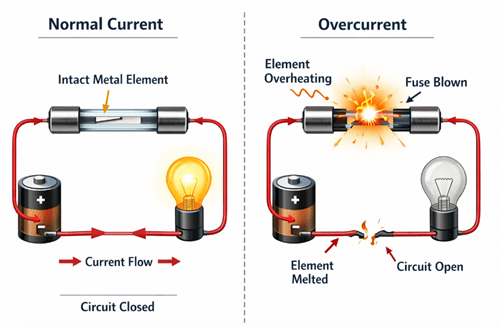

Un fusible tradicional funciona fundiendo su elemento metálico interno cuando la corriente se vuelve demasiado alta. A medida que fluye el exceso de corriente, el elemento se calienta debido a la resistencia eléctrica. Una vez que la temperatura alcanza el punto de fusión, el elemento se rompe, abriendo el circuito.
Fusibles reajustables PPTC

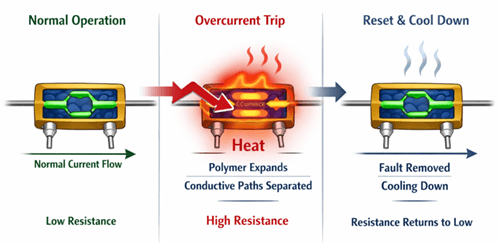

Un fusible reiniciable PPTC funciona aumentando su resistencia cuando la corriente se vuelve demasiado alta. En condiciones normales, tiene baja resistencia y permite el paso de corriente. Durante un evento de sobrecorriente, el calor hace que el material polimérico se expanda, lo que separa los caminos conductores y aumenta bruscamente la resistencia, limitando la corriente. Cuando se elimina la falla y el dispositivo se enfría, el material vuelve a su estado original y la resistencia vuelve a disminuir.
Diferencias en la protección y el comportamiento eléctrico
| Aspecto | Fusibles tradicionales | Fusibles reiniciables PPTC |
|---|---|---|
| Método de Protección | Desconecta completamente el circuito | Limita la corriente sin desconexión total |
| Manejo de fallos | Soporta corrientes de fallo elevadas con gran capacidad de ruptura | Menor capacidad de corriente de fallo |
| Comportamiento de respuesta | Más rápido bajo alta sobrecorriente | Más lento debido a la acumulación térmica |
| Características eléctricas | Clasificación de corriente fija | Definido por Ihold e Itrip |
| Sensibilidad térmica | Menos afectado durante el uso normal | Fuertemente afectado por la temperatura ambiente |
| Modo de fallo | Abre el circuito de forma permanente | Entra en estado de alta resistencia con corriente de fuga |
| Reinicio / Recuperación | Sin reinicio; requiere reemplazo | Autorreinicio tras enfriar |
| Comportamiento a largo plazo | Estable si no está operado | La resistencia puede aumentar tras repetidos viajes |
| Comportamiento de costes | Menor coste inicial | Mayor coste inicial pero menor mantenimiento |
Cómo elegir el fusible adecuado
Guía de selección paso a paso
• Comprueba si se requiere desconexión total: Si el circuito debe detener completamente la corriente durante un fallo, un fusible tradicional es la mejor opción. Si es aceptable limitar la corriente, se puede utilizar un dispositivo PPTC.
• Comprobar si es necesaria la recuperación automática: Si el circuito debería volver a la normalidad sin reemplazar piezas, un fusible reiniciable PPTC es más adecuado. Si el reemplazo manual es aceptable, un fusible tradicional sigue siendo una opción.
• Comprobar la gravedad del fallo (nivel de corriente): Si son posibles corrientes de fallo elevadas, un fusible tradicional es más seguro porque puede romper completamente el circuito. Los dispositivos PPTC son mejores para niveles bajos de fallos.
• Comprobar la frecuencia de fallos: Si los fallos ocurren con frecuencia o son temporales, un dispositivo PPTC es más práctico porque se reinicia automáticamente. Si los fallos son raros, un fusible tradicional puede ser más fiable.
• Comprobar el acceso de mantenimiento: Si el sistema es difícil de acceder o de mantener, un dispositivo PPTC evita ser reemplazado repetidamente. Si el acceso es fácil, un fusible tradicional sigue siendo simple y eficaz.
• Comprobar las condiciones de temperatura: Los dispositivos PPTC son sensibles a la temperatura ambiente. Los ambientes cálidos o cambiantes requieren una consideración cuidadosa. Los fusibles tradicionales suelen ser más estables en condiciones variables.
Errores comunes en la selección
| Error | Por qué importa |
|---|---|
| Ignorando la temperatura | El comportamiento de la PPTC cambia con el calor y puede dispararse inesperadamente |
| Uso de PPTC para corrientes altas | Puede que no proporcione suficiente protección |
| Esperando desconexión total | PPTC no corta completamente el |
| Ignorar el tiempo de reinicio | El dispositivo necesita tiempo de refrigeración antes de volver a la normalidad. |
| Pasando por alto los efectos del envejecimiento | La resistencia puede aumentar tras repetidos viajes |
| No comprobar el impacto en la fiabilidad | Puede reducir el rendimiento de protección a largo plazo |
Aplicación de fusibles tradicionales y reajustables PPTC

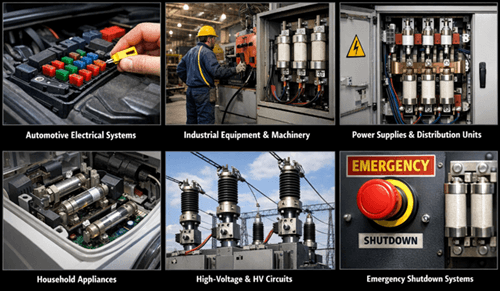

Fusibles tradicionales
• Sistemas eléctricos automotrices — proporcionan aislamiento fiable y completo de fallos
• Equipos industriales y maquinaria pesada — manejan corrientes de alta potencia y fallos
• Fuentes de alimentación y unidades de distribución — necesitan una fuerte capacidad de interrupción de circuitos
• Electrodomésticos — protegen contra fallos eléctricos graves
• Circuitos de alta tensión y alta corriente de fallo — requieren una gran capacidad de corte
• Sistemas que requieren apagado inmediato — garantizar la seguridad total durante los fallos
Fusibles reajustables PPTC
• Electrónica de consumo — permite la recuperación automática tras fallos menores
• Paquetes de baterías y sistemas de gestión — protegen contra sobrecargas repetidas
• Puertos USB e interfaces de carga — gestionan cortocircuitos temporales
• Dispositivos de comunicación y red — reducir interrupciones durante fallos breves
• Electrónica portátil y compacta — reduce la necesidad de mantenimiento
• Circuitos con fallos temporales frecuentes — permiten protección repetida sin necesidad de reemplazo
• Sistemas con acceso limitado — evitar el reemplazo manual de fusibles
Conclusión
Los fusibles tradicionales y los fusibles reajustables PPTC protegen ambos los circuitos, pero funcionan de formas diferentes y cumplen funciones distintas. Los fusibles tradicionales proporcionan un aislamiento fuerte y completo de fallos, mientras que los dispositivos PPTC permiten la recuperación automática y el uso repetido. La elección entre ellos depende de la gravedad del fallo, las necesidades de reinicio, las condiciones de funcionamiento y los requisitos de mantenimiento.
Preguntas frecuentes [FAQ]
¿Puede un fusible reseteable PPTC reemplazar a un fusible tradicional en todos los circuitos?
No, un fusible reiniciable PPTC no puede reemplazar a un fusible tradicional en todos los casos. Los dispositivos PPTC no desconectan completamente el circuito y tienen una menor capacidad de fallo en la corriente. Son adecuados para condiciones de baja potencia o fallos temporales, mientras que los fusibles tradicionales son necesarios para circuitos de alta corriente o críticos para la seguridad.
¿Cuánto tarda un fusible reiniciable PPTC tras un fallo?
El tiempo de reinicio depende de la temperatura y las condiciones del circuito. En muchos casos, puede tardar segundos o minutos en enfriarse y volver a baja resistencia. Temperaturas ambientales más altas o fallos repetidos pueden aumentar el tiempo de reinicio.
¿Los fusibles reiniciables PPTC se degradan con el tiempo con el uso repetido?
Sí, los disparos repetidos pueden aumentar gradualmente la resistencia del dispositivo. Esto puede reducir el rendimiento y cambiar su comportamiento de viaje con el tiempo. Los márgenes de diseño adecuados son importantes para mantener la fiabilidad a largo plazo.
¿Qué ocurre si un fusible tradicional se reemplaza por una clasificación incorrecta?
Usar un fusible con una clasificación demasiado alta puede no proteger el circuito durante un fallo, lo que puede causar daños o riesgos de seguridad. Usar un fusible con una clasificación demasiado baja puede provocar un fundido innecesario durante el funcionamiento normal. Una correcta selección de la puntuación es fundamental para una protección adecuada.
¿Pueden los fusibles reiniciables PPTC proteger eficazmente contra cortocircuitos?
Los dispositivos PPTC pueden limitar la corriente durante cortocircuitos, pero no detienen completamente el flujo de corriente. Para cortocircuitos severos o corrientes de fallo elevadas, los fusibles tradicionales proporcionan una protección más fuerte y fiable porque abren completamente el circuito.
