El voltaje de corriente continua es la base de todo sistema electrónico moderno, pero a menudo se da por sentado. Este artículo desglosa qué es el VDC y cómo funcionan las fuentes de alimentación VDC en diseños electrónicos y de PCB.
Visión general de VDC (Voltios de corriente continua)
VDC (voltios de corriente continua) es una medida del voltaje eléctrico en un sistema de corriente continua, donde la carga eléctrica fluye en una dirección constante. A diferencia de la corriente alterna (CA), que periódicamente invierte la dirección, la corriente continua mantiene una polaridad y un nivel de voltaje estables. Este comportamiento consistente convierte a VDC en la forma estándar de voltaje utilizada para alimentar circuitos y dispositivos electrónicos.
Comprensión de las fuentes de alimentación de salida VDC
Una fuente de alimentación de salida VDC convierte la entrada estándar de CA, comúnmente 110 VAC o 220 VAC, en voltajes DC utilizables como 3 V, 5 V, 9 V, 12 V o 24 VDC. Estos suministros están disponibles en varios tamaños, potencias y configuraciones para soportar diferentes aplicaciones.
Debido a que la corriente continua proporciona tensión y dirección de corriente constantes, es necesaria para dispositivos que no pueden tolerar la variación de voltaje de corriente alterna. Por ejemplo, los ordenadores personales dependen de múltiples raíles de corriente continua (normalmente 3,3 V, 5 V y 12 V) para alimentar procesadores, memoria, almacenamiento y periféricos.

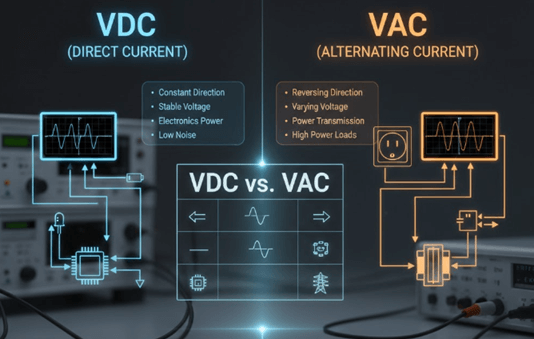

Comparación VDC vs. VAC
| Aspecto | VDC (Corriente Continua) | VAC (Corriente Alterna) |
|---|---|---|
| Comportamiento actual | Fluye en una dirección constante | Periódicamente invierte la dirección |
| Estabilidad de tensión | Nivel de tensión constante y bien definido | Varía sinusoidalmente a lo largo del tiempo |
| Uso principal | Alimentación de circuitos electrónicos e circuitos integrados | Transmisión y distribución de energía |
| Eficiencia de transmisión | Menos eficiente a largas distancias | Altamente eficiente para la transmisión a larga distancia |
| Conversión de voltaje | Requiere convertidores electrónicos | Fácilmente transformable usando transformadores pasivos |
| Cargas típicas | Microcontroladores, procesadores, sensores, circuitos lógicos | Motores, sistemas HVAC, electrodomésticos grandes |
| Idoneidad motora | Requiere electrónica de control compleja | Operación motora simple y eficiente (especialmente trifásica) |
| Sensibilidad al ruido | Ideal para electrónica sensible al ruido | Menos crítico para cargas de alta potencia |
| Control de calidad de la energía | Regulación precisa y baja ondulación posibles | Regulación gestionada a nivel de distribución |
| Seguridad a alta potencia | Menos práctico a voltajes muy altos | Mejor adaptado para sistemas de alta tensión |
| Papel en los sistemas modernos | Forma de potencia final utilizada por la electrónica | Suministro principal de energía desde la red |
| Relación típica | Generado localmente a partir de suministros de CA | Convertido a CC en el punto de uso |
Tipos de fuentes de alimentación de salida VDC
Las fuentes de alimentación VDC generalmente se dividen en dos categorías: fuentes lineales y fuentes de alimentación conmutadas (SMPS). Ambos proporcionan salida de corriente continua, pero difieren significativamente en eficiencia, tamaño, comportamiento térmico y características de ruido.
Las fuentes lineales regulan el voltaje disipando el exceso de energía en forma de calor, mientras que las fuentes de modo conmutado regulan el voltaje conmutando rápidamente dispositivos semiconductores a altas frecuencias. Estas diferencias afectan a la eficiencia, la interferencia electromagnética (EMI) y la huella física.

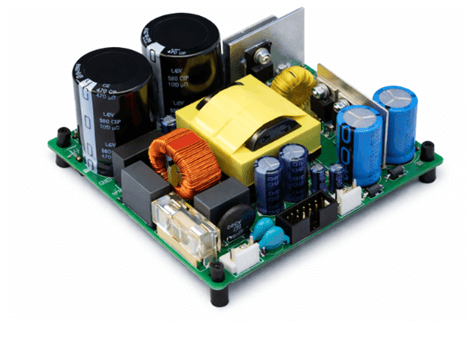

Fuentes de alimentación conmutadas (SMPS)
Las fuentes de alimentación conmutadas son las fuentes VDC más utilizadas debido a su alta eficiencia y tamaño compacto. Un SMPS convierte la potencia encendiendo y apagando transistores a altas frecuencias, transfiriendo energía a través de inductores y condensadores en lugar de disiparla en forma de calor.
Las principales ventajas de SMPS incluyen:
• Tamaño menor y peso más ligero
• Alta eficiencia (a menudo 80% o más)
• Menor disipación de calor
• Rentable para la producción en masa
• Amplio rango de voltaje de entrada de CA
La regulación de la tensión de salida se consigue ajustando el ciclo de trabajo de conmutación mediante un bucle de control de retroalimentación, permitiendo un funcionamiento estable bajo condiciones variables de tensión y carga de entrada.
Las topologías SMPS comunes incluyen convertidores flyback, conversores directos, diseños de flyback autooscilantes y convertidores de DC a DC. Estas arquitecturas hacen que las soluciones SMPS sean ideales para electrónica de consumo, sistemas informáticos y equipos industriales.

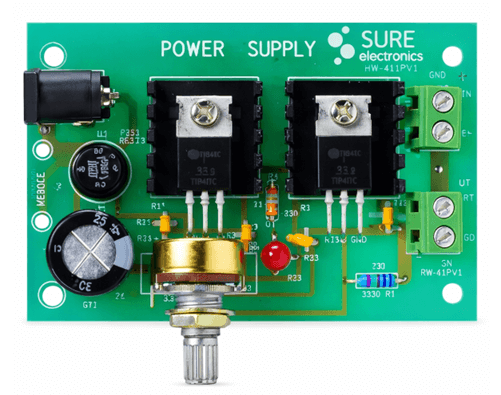

Fuentes de alimentación VDC lineales
Las fuentes de alimentación lineales son valoradas por su bajo ruido y salida limpia. Como no dependen de conmutación de alta frecuencia, generan una EMI mínima y una onda muy baja, lo que las hace adecuadas para circuitos sensibles al ruido y de precisión.
Una fuente lineal reduce la tensión de CA mediante un transformador, luego la rectifica y filtra a CC antes de la regulación. Aunque este enfoque proporciona una excelente estabilidad de tensión y una respuesta rápida a los transitorios, es inherentemente ineficiente.
Las limitaciones incluyen:
• Tamaño mayor
• Peso más pesado
• Menor eficiencia (normalmente alrededor del 60%)
• Mayor generación de calor
Como resultado, los suministros lineales se utilizan comúnmente en dispositivos médicos, instrumentos de precisión, sistemas de comunicación, sensores, amplificadores de bajo ruido y interfaces analógicas.
Comparación de modo lineal vs. modo de conmutación
| Aspecto | Fuente de alimentación lineal | Fuente de alimentación conmutada (SMPS) |
|---|---|---|
| Eficiencia | Grave; El exceso de tensión se disipa en forma de calor | Alto; La energía se transfiere de forma eficiente |
| Rendimiento térmico | Genera calor significativo, a menudo requiere disipadores de calor | Generación mínima de calor debido a la alta eficiencia |
| Ruido de salida | Ruido y ondulación extremadamente bajos | Mayor ruido debido a la conmutación de frecuencias altas |
| Velocidad de respuesta | Respuesta transitoria muy rápida | Respuesta más lenta, depende del diseño del bucle de control |
| Tamaño y peso | Grande y pesado | Compacto y ligero |
| Requisitos de filtrado | Se necesita un filtrado mínimo | Requiere un filtrado cuidadoso y una disposición de la PCB |
| Complejidad de diseño | Diseño e implementación simples | Diseño y disposición más complejos |
| Coste | Menor coste de componentes pero mayor coste de gestión térmica | Mayor coste de componentes pero mejor eficiencia general |
| Mejores casos de uso | Circuitos analógicos sensibles al ruido, RF, sistemas de precisión | Aplicaciones eficientes en consumo energético, con espacio limitado y alta potencia |
| Compensación general | Producción limpia a costa de la eficiencia | Alta eficiencia y compacidad con ruido gestionado |
Especificaciones eléctricas de una fuente de alimentación VDC
| Especificaciones | Descripción |
|---|---|
| Voltaje de salida | Tensión nominal de salida de CC y su rango de tolerancias permitido en condiciones normales de funcionamiento |
| Corriente de salida | Corriente continua máxima que puede suministrar la fuente de alimentación sin degradación ni apagado |
| Potencia nominal | Potencia total utilizable de salida, calculada como tensión de salida × corriente de salida |
| Regulación de la línea | Capacidad de la fuente para mantener una tensión de salida estable cuando la tensión de entrada varía |
| Regulación de la carga | Capacidad de la fuente para mantener la tensión de salida cuando cambia la corriente de carga |
| Ondulación y Ruido | Componentes residuales de tensión AC superpuestos a la salida de CC, típicamente especificados en milivoltios pico a pico |
| Eficiencia | Relación entre la potencia de salida y la potencia de entrada, indicando pérdidas de energía y rendimiento térmico |
| Respuesta transitoria | Comportamiento del voltaje de salida durante cambios bruscos de carga, incluyendo características de caída y sobrecarga |
| Consideraciones de estabilidad | Dependencia de la capacitancia a granel, desacoplamiento local y distribución de potencia de PCB de baja impedancia para mantener la estabilidad en CC |
Fuentes de alimentación VDC reguladas vs. no reguladas
| Categoría | Fuente de alimentación VDC no regulada | Fuente de alimentación VDC regulada |
|---|---|---|
| Método de control de voltaje | Sin regulación activa de tensión | Control de retroalimentación activa |
| Comportamiento de la tensión de salida | Varía con la carga, el voltaje de entrada y la temperatura | Permanece estable bajo cambios de carga, entrada y temperatura |
| Complejidad del circuito | Muy sencillo (normalmente solo rectificador y filtro) | Más complejo (incluye circuitos de control y retroalimentación) |
| Coste | Bajo | Más alto que los diseños no regulados |
| Precisión de voltaje | Pobre | Alto |
| Idoneidad para la electrónica moderna | No adecuado para circuitos sensibles al voltaje | Bien adaptado y ampliamente utilizado |
| Tipos comunes de reguladores | No aplicable | Reguladores lineales y reguladores de conmutación |
| Aplicaciones típicas | Cargas simples o no críticas | Casi todos los sistemas electrónicos modernos que requieren alimentación DC fiable y estable |
Niveles y usos de voltaje VDC
Los niveles estándar de tensión de CC se adoptan ampliamente para equilibrar la seguridad, la eficiencia energética y la compatibilidad entre plataformas. Cada nivel se alinea con los requisitos típicos de componentes y entornos operativos:
• 3.3 VDC: Utilizado en microcontroladores modernos, sensores e integrados integrados digitales de bajo consumo donde se necesita un consumo y generación de calor reducidos.
• 5 VDC: Común en dispositivos alimentados por USB, placas de desarrollo y circuitos lógicos heredados, ofreciendo un estándar de voltaje estable y bien soportado.
• 9 VDC: A menudo se encuentra en equipos de audio y electrónica portátil, proporcionando potencia moderada sin una complejidad excesiva.
• 12 VDC: Ampliamente utilizado para motores, ventiladores de refrigeración, unidades de disco, electrónica automotriz y raíles de alimentación para PCs debido a su capacidad para suministrar corriente más alta de forma eficiente.
• 24 VDC: Un estándar en automatización industrial, PLCs y paneles de control, preferido por mejorar la inmunidad al ruido y un funcionamiento fiable en tramos de cable más largos.
El uso de niveles de voltaje estandarizados simplifica la selección de componentes, mejora la interoperabilidad y reduce el riesgo de diseño tanto en sistemas de consumo como industriales.
Características de seguridad y protección en fuentes de alimentación VDC
Las fuentes de alimentación VDC modernas incorporan múltiples funciones de protección integradas para proteger tanto la fuente de alimentación como el equipo conectado, mejorando la fiabilidad y el tiempo de funcionamiento a largo plazo. Los mecanismos de protección comunes incluyen:
• Protección contra sobretensión (OVP): Evita que la tensión de salida supere los límites seguros, protegiendo los componentes electrónicos sensibles de daños.
• Protección contra sobrecorriente (OCP): Limita o apaga la corriente de salida durante condiciones de sobrecarga para evitar sobrecalentamiento y tensión en los componentes.
• Protección contra cortocircuitos: Detecta automáticamente cortocircuitos de salida y desactiva o limita la energía para evitar fallos catastróficos.
• Apagado o reducción de la capacidad térmica: Reduce la potencia de salida o detiene el funcionamiento cuando las temperaturas internas superan los umbrales de seguridad.
• Aislamiento y puesta a tierra adecuada: El aislamiento eléctrico entre entrada y salida mejora la seguridad del usuario, reduce el ruido y ayuda a cumplir con los requisitos regulatorios.
Aplicaciones típicas de fuentes de alimentación VDC
Las fuentes de alimentación VDC se utilizan en casi todos los sectores electrónicos, proporcionando energía DC estable y regulada adaptada a requisitos específicos de la aplicación:
• Electrónica de consumo: portátiles, smartphones, routers y dispositivos de redes domésticas dependen de fuentes VDC compactas y de alta eficiencia, con baja generación de calor y ruido eléctrico mínimo.
• Sistemas industriales: PLC, sensores, controladores de automatización y accionamientos de motores requieren fuentes de alimentación robustas diseñadas para funcionamiento continuo, amplios rangos de entrada y potentes características de protección.
• Equipos médicos: Los dispositivos de monitorización, imagen y diagnóstico del paciente dependen de suministros VDC altamente fiables y de bajo ruido que cumplen estrictos estándares de seguridad y aislamiento.
• Sistemas automotrices y embebidos: ECU, sistemas de infoentretenimiento y unidades de control utilizan fuentes de alimentación VDC optimizadas para amplias fluctuaciones de voltaje, respuesta rápida a transitorios y larga vida útil.
Conclusión
Las fuentes de alimentación VDC son más que simples fuentes de tensión; determinan directamente la estabilidad del sistema, el rendimiento del ruido y la fiabilidad a largo plazo. Comprender las diferencias entre fuentes lineales y de conmutación, los métodos de regulación, los niveles de voltaje y las características de protección te ayuda a evitar errores comunes. Con una selección y diseño adecuados, la potencia VDC se convierte en una base fiable para cualquier aplicación electrónica.
Preguntas frecuentes [FAQ]
¿Qué significa VDC en una etiqueta de fuente de alimentación?
VDC indica que la fuente de alimentación emite tensión de corriente continua, no corriente alterna. El número mostrado (por ejemplo, 12 VDC) representa el voltaje nominal de corriente continua entregado a la carga en condiciones normales de funcionamiento.
¿Cómo elijo la fuente de alimentación VDC adecuada para mi circuito?
Seleccione una fuente con el voltaje adecuado, margen de corriente suficiente (normalmente un 20–30% de margen libre), baja ondulación para circuitos sensibles y características de protección como sobrecorriente y apagón térmico para garantizar la fiabilidad a largo plazo.
¿Por qué la electrónica necesita voltaje de corriente continua en lugar de corriente alterna?
Los componentes electrónicos como los circuitos integrados y microcontroladores requieren una polaridad y niveles de voltaje estables para funcionar correctamente. La corriente alterna invierte continuamente la dirección, lo que dañaría o interrumpiría la mayoría de los dispositivos semiconductores sin rectificación ni regulación.
¿Qué ocurre si el voltaje VDC es demasiado alto o demasiado bajo?
El voltaje excesivo puede dañar permanentemente los componentes, mientras que un voltaje insuficiente puede causar fallos, reinicios o comportamientos inestables. Ambas condiciones reducen la fiabilidad del sistema y pueden acortar la vida útil de los componentes.
¿Realmente es un problema el ripple en una fuente de alimentación VDC?
Sí. El exceso de ondulación introduce ruido de corriente alterna no deseado en los raíles de corriente continua, lo que puede degradar la integridad de la señal, causar errores analógicos y crear problemas de temporización en sistemas digitales, especialmente en diseños de alta velocidad o bajo ruido.
